English
中文
当前，AI 技术正加速向产业深度渗透，从 AI 服务器的算力突破到终端设备的智能化升级，每一次技术跃迁背后，都离不开基础材料的性能支撑。随着 AI 领域对算力密度、信号传输效率及设备稳定性的要求不断提升，传统材料逐渐难以满足行业发展需求，寻找兼具高精度、高性能与高适配性的核心材料，成为推动 AI 技术持续升级的关键课题。
在这一背景下，HVLP（Hyper Very Low Profile，超低轮廓）铜箔凭借其在粗糙度控制、信号传输与电性能上的独特优势，从众多材料中脱颖而出。它不仅精准契合了 AI 产业在核心硬件上的技术痛点，更以“材料引擎”的角色，深度赋能 AI 服务器、AI 终端设备等核心环节，为 AI 领域突破性能瓶颈、实现高质量发展注入关键力量。
一、重新定义铜箔性能：HVLP铜箔的核心优势
1.低信号传输损耗：HVLP 铜箔的表面粗糙度（Rz）可降至 0.8 微米以下，部分高端产品甚至低于 0.5 微米。当信号频率进入 5G 毫米波或 AI 服务器所需的 40GHz 以上频段时，传统铜箔由于“趋肤效应”会导致信号剧烈衰减，而 HVLP 铜箔的超平滑表面能使信号传输损耗大幅降低。

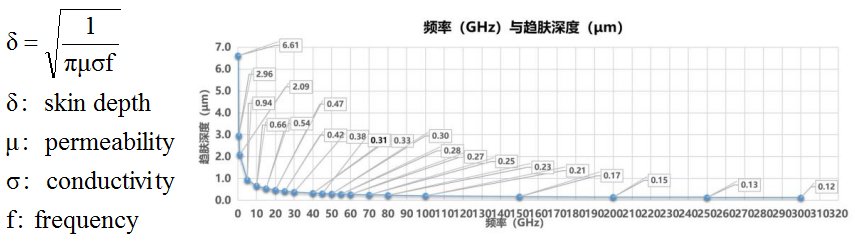

2.趋肤效应 (Skin Effect)：高频电流倾向于集中在导体表面流动，电流密度从表面向内部呈指数衰减，趋肤深度δ（δ ∝ 1/√f）随频率升高而急剧减小。
造成的影响：当铜箔粗糙度远大于趋肤深度时，电流仅利用表面薄层，有效导电截面积大幅减小，电阻显著升高，损耗剧增。这是高频交流损耗的根本物理原因。
3.表面粗糙度 (Surface Roughness)是影响“趋肤效应”的关键因素。原因如下：

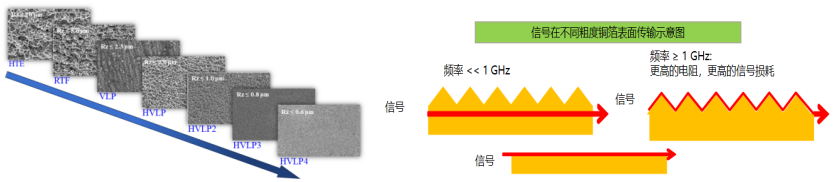

实际铜箔表面是微观粗糙的（峰谷结构），高频电流被限制在趋肤深度内流动时，被迫沿着粗糙表面“爬行”，产生以下影响：
①有效传输路径增长：电流需沿微观粗糙表面的峰谷轮廓 “爬行”，实际流经路径长度远大于导体宏观几何尺寸对应的光滑表面路径长度，根据电阻公式R=ρL/S（其中ρ为电阻率，L为路径长度，S为横截面积），路径长度L的增加会直接导致导体交流电阻上升。
②局部电流密度畸变：在微观峰部区域，电流通道截面积相对减小，导致电流密度显著集中；而在谷部区域，电流难以有效渗透，形成电流密度薄弱区，这种畸变会进一步加剧局部焦耳热效应，同时可能引发额外的电磁辐射损耗。理想方案是开发超低轮廓铜箔（几乎无轮廓Rz＜0.5μm）。
4.在电性能表现上，HVLP 铜箔兼具优异的导电性与稳定性。其采用高纯度铜材（铜含量≥99.99%）与优化的晶体结构设计，不仅保持了铜箔固有的高导电率（电阻率≤1.72×10⁻⁸Ω・m），更通过精准的厚度控制（可实现 18-35μm 超薄规格）与均匀的微观组织，降低了电流分布的不均匀性，减少了局部过热风险。此外，在长期使用过程中，HVLP 铜箔的抗腐蚀性能与抗疲劳性能更优，经过 2000 小时湿热环境测试后，其接触电阻变化率低于5%，远低于传统铜箔的15%，能为电子设备的长期稳定运行提供可靠保障，尤其适配AI 服务器与AI 终端设备（如智能机器人、边缘计算终端）等对环境适应性要求极高的场景。
二、赋能AI领域技术升级：HVLP 铜箔的应用场景
依托在粗糙度控制、信号传输与电性能上的核心优势，HVLP 铜箔正成为 AI 领域技术升级的 “关键材料引擎”，其适配性与赋能价值已深度渗透至 AI 产业核心环节。
AI 服务器领域：HVLP 铜箔的超低表面粗糙度可大幅降低高速信号传输时的趋肤效应损耗，配合优异的电性能稳定性，确保 GPU、TPU 等算力芯片间的高频数据交互精准无误，为 AI 服务器实现 “算力密度提升 + 能耗降低” 的双重突破提供基础支撑；同时，面对 AI 服务器高密度 PCB 板的线路布局需求，HVLP 铜箔的超薄特性与均匀的物理性能，可适配更精细的线路设计，减少电路间干扰，保障服务器在满负荷算力运行时的长期稳定性。
AI 终端设备（如智能机器人、边缘计算终端）领域：HVLP 铜箔出色的信号传输效率与抗干扰能力，能满足终端设备对实时数据处理的需求，例如在智能机器人的视觉识别与运动控制模块中，其可确保传感器数据与控制指令的高速传递，避免延迟或信号失真；而在电性能方面，HVLP 铜箔的低阻抗特性可提升终端设备的能量利用效率，延长续航时间，适配 AI 终端设备 “小型化 + 高性能” 的发展趋势。
从支撑 AI 算力基础设施的稳定运行，到赋能 AI 终端设备的性能升级，HVLP 铜箔正以其核心材料优势，推动 AI 产业向更高精度、更高效率、更广泛应用场景的方向突破，成为 AI 技术落地与产业升级的重要基石。

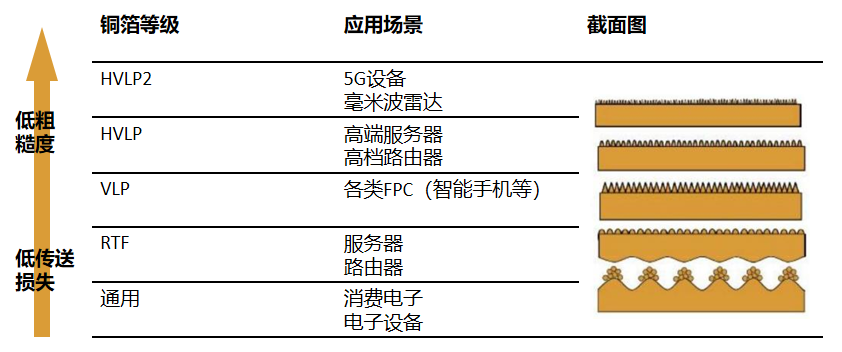

HVLP铜箔的优势及应用场景
三、花园HVLP铜箔：不只是材料，更是解决方案
花园新能源经过多年潜心研究，成功掌握反转铜箔（RTF1→RTF4，Rz：3.0µm→Rz：1.0 µm）和超低粗糙度铜箔（HVLP1→HVLP4，Rz：2.0 µm→Rz：0.8 µm）等高阶产品的核心技术，实现从“满足基础需求”到“引领高端应用”的跨越。其中，花园新能源研发的 HVLP3 铜箔在表面粗糙度（Rz）、表面三维形貌参数（Sdr）、铜瘤尺寸及微观形貌等关键性能指标上，已实现与某国际领先企业HVLP3 铜箔的同等水平。具体对标情况如图所示（花园厂内测试数据）：

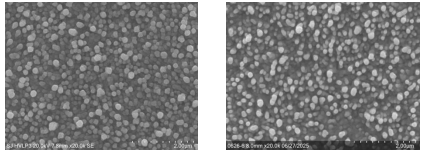

某国际领先企业HVLP3与花园新能源HVLP3铜瘤形貌对比图，
左（某国际领先企业HVLP3）,右（花园新能源HVLP3）

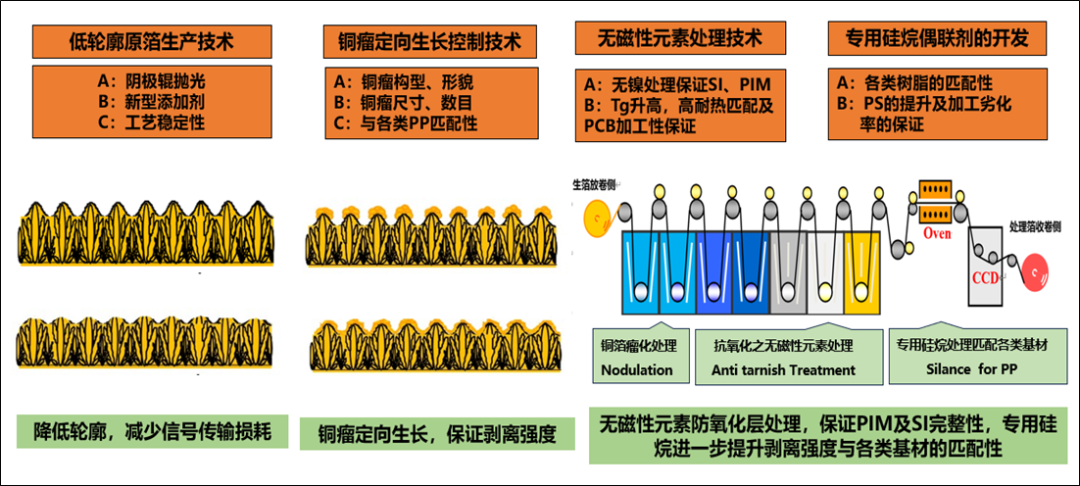

花园开发低粗糙度铜箔工艺
相较于 HVLP3 铜箔，HVLP4 铜箔在核心性能维度实现阶梯式提升—在信号传输损耗控制、复杂环境稳定性及多场景适配性三大关键指标上，均通过技术迭代达成显著优化。目前，花园新能源正在进行 HVLP4 铜箔的核心研发攻坚，从当前验证数据来看，该产品在关键性能测试中表现优异，但在特定工艺适应性方面仍存精进空间：具体而言，在 PS（抗剥离强度）工艺及 288℃高温焊锡可靠性测试中，其性能表现虽与行业头部竞品存在小幅差距，但差值已控制在可优化范围内，未形成技术短板。基于现有研发节奏，花园新能源研发团队已针对性制定工艺改进方案，预计短期内，通过调整表面处理工艺参数、优化合金成分配比等技术手段，实现该环节性能的全面突破，进一步缩小与竞品差距并达成性能反超。
四、结语：以材料创新，驱动未来制造
在高端制造向“更精密、更高效、更可靠”升级的今天，HVLP铜箔不仅是一种材料，更是推动技术突破的 、“核心引擎”。从保障关键场景下的信号传输质量，到驱动 AI 服务器释放更强算力潜能，浙江花园新能源始终以技术创新为引擎，与全球客户携手打破高端制造的性能边界，共同开启算力基础设施高质量发展的新未来，为数字经济时代的技术革新与产业升级注入核心动力。
